焊材采购贮存及使用规程

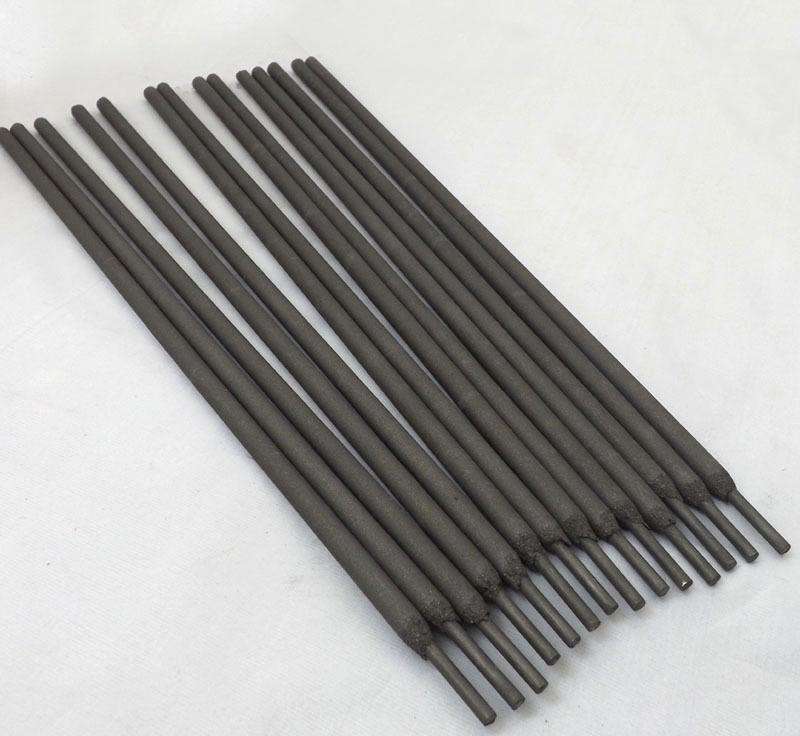

大家都知道焊芯是焊条的金属芯。为了保证焊缝的质量，对焊芯中各种金属元素的含量，都有严格的规定。特别是对有害杂质（如硫、磷等）有严格的限制，焊芯金属的质量应优于母材。那在购买的同时我们要有针对性地选用焊条，还需进行焊接性试验。对结构形状复杂、刚性大的厚大焊接件，由于焊接过程中产生很大的内应力，易使焊缝产生裂纹，应选用抗裂性能好的碱性低氢焊条。对受力不大、焊接部位难以清理干净的焊件，应选用对铁锈、氧化皮、油污不敏感的酸性焊条。对受条件限制不能翻转的焊件，应选用适于全位置焊接的焊条。当母材化学成分中碳或硫、磷等有害杂质较高时，应选择抗裂性和抗气孔才能较强的焊条，如低氢型焊条等。

焊接配件的目的和使用范围目的：本工艺规程规定焊接材料的管理、贮存与使用程序，以保证焊材在贮存及使用过程中可靠、有较高的质量稳定性，从而保证产品的焊接质量。 适用范围 本工艺规程适用于我公司钢结构产品焊接中所使用的焊材的贮存、管理及使用。 焊材采购、入库检查及贮， 柳州焊接配件的焊材采购要注意：焊材采购时由车间根据母材的机械性能和产品的使用性能（等强匹配或等成分匹配），依据相应的国家标准或标准（可互相转换替代），确定所需采购焊材的型号、牌号等技术要求。将此技术要求提供给采购部。采购部根据技术要求进行采购。

焊材贮存：焊接材料应采用专用库房存贮，贮存环境湿度不大于60%，温度不低于18℃，库房内应配备干湿计，且库房管理人员会使用，库房的环境湿度和温度每天做好记录。焊材按照种类、规格、批次以及入库时间分类堆放，堆放地点应有明确的标识，并且焊材应堆放于料架上，距离地面≧300mm。焊材包装箱禁止随意开封，以避免损坏焊材包装袋而失去防潮功能。 焊材发放和使用。焊材在贮存过程中，如发现包装袋损坏，应及时予以补救，并保留原包装袋，以避免遗失焊材信息。

各类焊材的注意事项：碱性焊条使用前烘干，烘干温度按供货商提供得使用说明上的要求进行。一般情况下，碱性焊条的烘干温度位300～450℃.时间为2小时，烘干后放入100～150℃保温桶中，随用随取。 编制 标审 校对 审核 会签 批准 在常温下保存超过4小时的碱性焊条需重新烘干，烘干次数不超过3次。 3.2.2 用于焊接重要结构的酸性焊条，使用前需150～200℃烘干处理，时间为1小时，保持恒温1小时～2小时。

对于各类铁粉焊条，引起容易受潮生锈、变质，除要求改进包装防止焊条受潮外，在存贮中也妥善保管。

 严重受潮，变质氧化的焊材不能用于生产 。焊条受潮识别：（a）包装袋有破损时、塑料袋未封口、破损等焊条通常受潮严重。 （b）从制造日期看,储存时间长的焊条，药皮表面易出现白霉状斑点（水玻璃引起的结晶体，表明焊条存放时间过长受潮），焊芯有锈迹，表明焊条已受潮严重。 （c）听焊条的声音，将几根焊条放在手中摇动,受潮后的焊条会失去清脆的金属声。 （d）施焊时受潮的焊条通常会出现电弧吹力大、熔深增加、飞溅增大的情况。钛型、钛钙型会出现熔渣覆盖不良，成型差的情况；低氢型焊条焊渣的表面通常会出现许多小孔，严重时焊缝中易出现气孔。

必需阐明，焊接构件对力学功能和化学成分的要求并不是平衡的，有的焊件能够侧重于强度、韧性等方面的要求，而对化学成分纷歧定要求与母材一致，如选用构造钢焊条时，起首应偏重思索焊缝金属与母材间的等强度，或焊缝金属的高韧性;有的焊件又能够侧重于化学成分方面的要求，如关于耐热钢的选择，凡间偏重于思索焊缝金属与母材化学成分的一致;有时也能够对两者都有严厉的要求，因而在选择焊条时，应分清主次，综合思索。
