如何焊接一块PCB

发布日期:2017-12-14 作者: 点击:

对于一个PCB工程师,设计出一块PCB的性能如何,通过软件模拟的参数是不能体现什么的。焊接需要焊钳开关配件等各种焊接配件。只有把板子生产出来,亲自焊接好,确定实际性能了,才能真正实现量产。因为在实际生产过程中,工艺和元器件焊接总是会带来一些无法模拟出来的问题,从而影响电气性能。相信所以很多人应该都有过焊接PCB板的那种痛苦经历,下面我们就来说说如何手工焊接PCB。

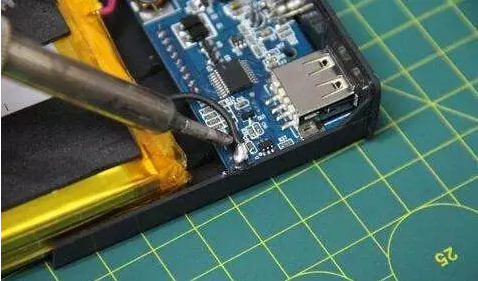

如何焊接一块PCB


1.初步确定电源、地线的布局


电源贯穿电路始终,合理的电源布局对简化电路起着十分关键的作用。某些电路板布置有贯穿整块板子的铜箔,应将其用作电源线和地线;如果无此类铜箔,你也需要对电源线、地线的布局有个初步的规划。


2.善于利用元器件的引脚


电路板的焊接需要大量的跨接、跳线等,不要急于剪断元器件多余的引脚,有时候直接跨接到周围待连接的元器件引脚上会事半功倍。另外,本着节约材料的目的,可以把剪断的元器件引脚收集起来作为跳线用材料。


3.善于设置跳线


特别要强调这一点,多设置跳线不仅可以简化连线,而且要美观得多,


4.善于利用元器件自身的结构


利用了元器件自身结构的典型例子:轻触式按键有4只脚,其中两两相通,我们可以利用这一特点来简化连线,电气相通的两只脚充当了跳线。


5.善于利用排针


笔者喜欢使用排针,因为排针有许多灵活的用法。比如两块板子相连,就可以用排针和排座。排针既起到了两块板子间的机械连接作用,又起到电气连接的作用。这一点借鉴了电脑的板卡连接方法。


6.在需要的时候隔断铜箔


在使用连孔板的时候,为了充分利用空间,必要时可用小刀割断某处铜箔,这样就可以在有限的空间放置更多的元器件。


7.充分利用双面板


双面板比较昂贵,既然选择它就应该充分利用它。双面板的每一个焊盘都可以当作过孔,灵活实现正反面电气连接。


8.充分利用板上的空间


如果是开发板可以把过孔和小元件隐藏在大的芯片下面,但是一般我们不建议这么做,因为在后续维修和检查中,如果出现问题很难修复。
